Schacht-Einlauftonne (SET)

1. Konstruktionsdetails:

1.1 Schacht - Einlauftonne (SET)
- Typ A (allgemein) mit DIN-Storz-Anschlüssen: 4 x A und 2 x B

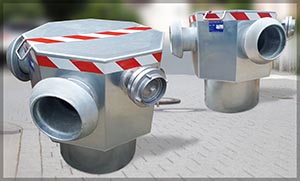

- Typ WP 1 mit 3 x A, 1 x B DIN-Storz und 1 x 150 mm SK (Perrot)-Anschlüssen.

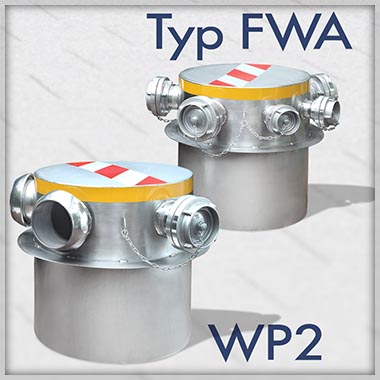

- Typ WP 2 mit 2 x A und 2 x 150 mm SK (Perrot)-Anschlüssen.

Für Kanalschächte nach DIN/EN 124 mit Nenndurchmesser (DN) 600 mm (lichte Weite)

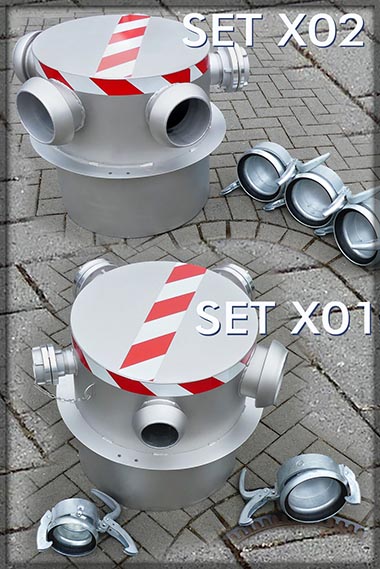

1.2 Anderweitige Anschlüsse und Zubehör:
Es sind je nach Bedarf verschiedene Anschluss-Optionen möglich.
Wesentlich ist, dass die Zuleitungs-Dimensionen mit der Ablaufdimension abgestimmt sein müssen.
Die Adaption anderweitiger Leitungskupplungen erfolgt über entsprechende Übergangs-, Adapter- und Sammel-(Y)- Armaturen.

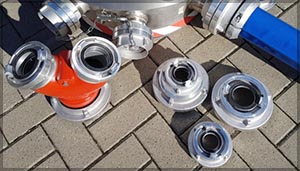

Zubehör SET Adapter:
1 x Sammelstück A - 2xB (AWG, DIN 14355)
2 x Übergangsstück Gr. A-B (LM, DIN 14343)
2 x Übergangsstück Gr. B-C (LM, DIN 14342)

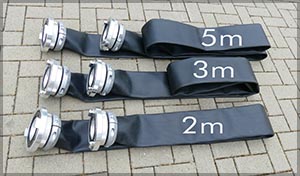

Zubehör-SET Verbindung:
1 x A-Schlauch 2 m lang, beidseits A-Kupplung
1 x A-Schlauch 3 m lang, beidseits A-Kupplung
1 x A-Schlauch 5 m lang, beidseits A-Kupplung

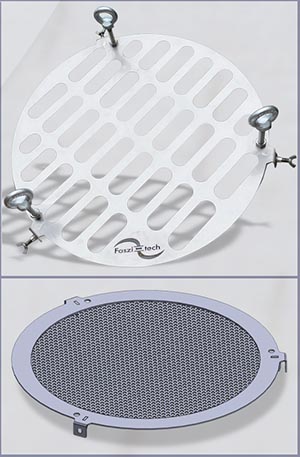

Zubehör-SET Einlaufnetz:
1 x Gitternetz 80 D mit Spannseil

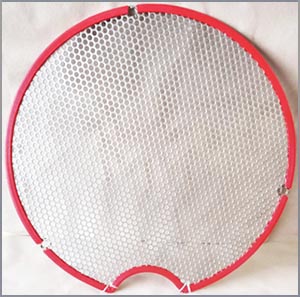

Zubehör-SET Einlaufgitter:
1 x Metall-Gitterplatte mit verstellbaren Abstandshaltern zum Boden-nahen Ansaugen
